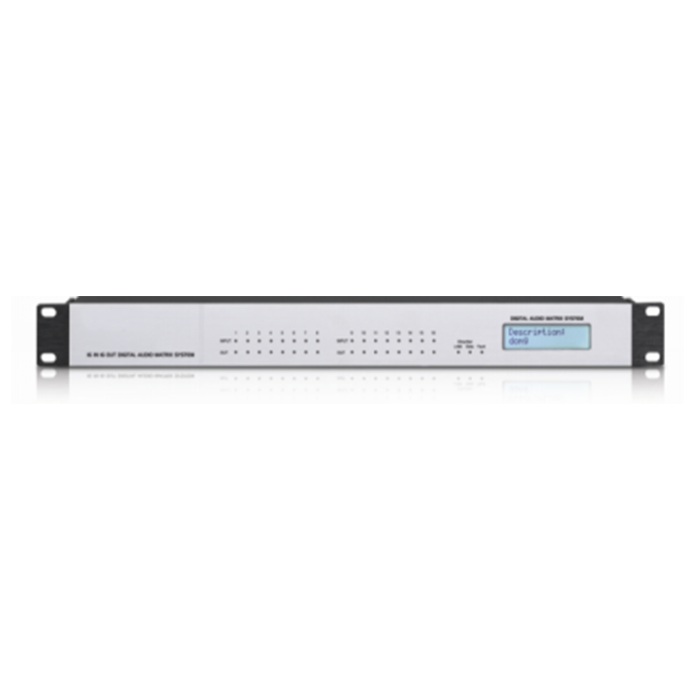

MX16 8進8出媒體矩陣
BEKRL MX16是一款8進8出媒體矩陣，是一臺功能強大的8進8出數字音頻矩陣處理器，采用了ADI SHARC第四代ADSP-21489浮點音頻DSP芯片，提供最高性能400 MHz/2200 MFLOP處理器能力。超低底噪前置放大電路，低失真度模擬電路，114dB音頻AD、DA，為現場提供高品質的聲音品質。設備前面板必須有音量狀態顯示，能夠顯示全部的輸入8、輸出8通道音量狀態；設備前面板LCD顯示屏，能夠循環顯示設備當前IP地址、處理器當前使用的預設編號、預設名稱，便于系統中有多臺處理器時，便于管理員能夠快速識別、區分當前處理器。前面板具有網絡連接狀態指示燈、錯誤報警指示燈，當現嚴重錯誤時，可閃爍紅色報警提示。
全國咨詢熱線
023-68182464
產品特性/ product features
是一臺功能強大的8進8出數字音頻矩陣處理器，采用了ADI SHARC第四代ADSP-21489浮點音頻DSP芯片，提供最高性能400 MHz/2200 MFLOP處理器能力。超低底噪前置放大電路，低失真度模擬電路，114dB音頻AD、DA，為現場提供高品質的聲音品質。設備前面板必須有音量狀態顯示，能夠顯示全部的輸入8、輸出8通道音量狀態；設備前面板LCD顯示屏，能夠循環顯示設備當前IP地址、處理器當前使用的預設編號、預設名稱，便于系統中有多臺處理器時，便于管理員能夠快速識別、區分當前處理器。前面板具有網絡連接狀態指示燈、錯誤報警指示燈，當現嚴重錯誤時，可閃爍紅色報警提示。
強大的DSP處理器能力
基于超級強大的ADSP-21489超級強大的DSP處理能力，以及基于我們獨特的核心DSP法，實現了內置獨立的通道極低失真自適應反饋抑制器，獨立通道噪聲門、獨立通道輸入壓限器、獨立通道16段PEQ、獨立通道輸入48dB斜率高通-低通濾波器、獨立通道1秒延時器，意味著您可以對每一個輸入音頻通道進行精確、精心的設置。8x8或16x16全矩陣混音，實現任意輸入通道的自由混音。輸出通道均有獨立的16段PEQ、壓限器、48dB斜率高通-低通、2秒延時器。
內置正弦波、粉紅噪聲、白噪聲信號發生器?？纱鎯?2個Pres et。
豐富的音頻通道與控制接口
1個TCP/ I P通訊端口，1個RS- 232通訊端口，1個USB通訊端口，開放第三方控制協議?？蓾M足各種大、中、小型專業音頻項目使用?？梢詽M足劇場、音樂廳、遠程視頻會議、體育場館、教堂、會議中心、主題公園等公共擴聲系統等多方面的應用需求。
LCD屏狀態顯示
前面板1602LCD屏顯示IP地址、當前預設名稱、使用時間等重要信息
易用的控制軟件
我們拜訪經驗豐富的資深音響工程師、專業調音師，深入溝通調試、應用人員的操作習慣，開發出符合行業應用的軟件界面?？刂栖浖ㄋ滓锥?、可無需說明書快速上手操作。每個輸入數值可以直接鍵盤輸入，得到您想要的精確數值，如- 12. 2dB直接輸入- 12. 2。音量推桿操作Shi f t +選中通道，按鍵盤上、下方向鍵，可實現1dB步進、步減。對于PEQ、Li mi t er這類復雜參數調整，參數可以快速復制、粘貼，您可輕松實現多通道的數據復制，操作便捷。
開放的RS-232、TCP/IP通訊協議
實現第三方設備控制音量、調用模式，設置靜音，能夠通過TCP/IP協議批量讀取混音前電平表和混音后電平表，便于第三方軟件集成。
音頻處理器功能特點:
◆高性能浮點DSP處理芯片；
◆8通道輸入音頻通道
◆8通道支持MI C輸入
◆每個MIC輸入支持48V幻象供電
◆8個音頻輸出通道
◆8通道獨立的自適應反饋抑制器
◆8通道自動混音
◆ADC CS5368 114dB動態
◆AC CS4385 114dB動態
◆輸入每通道：前級放大、噪聲門、壓縮器、16段參量均衡、延時器、自動混音臺
◆輸出每通道： 16段參量均衡、分頻器、高低通濾波器、限幅器、延時器
◆內置信號發生器：正弦波信號、粉紅噪聲、白噪聲、
◆前面板1602顯示屏顯示IP地址、當前預設
◆開放RS- 232、TCP/ I P協議實現第三方控制
◆有攝像跟蹤代碼輸出，便于通過第三方中控實現攝像聯動功能
◆支持32組場景預設功能，可通過TCP/IP、RS-232協議調用
強大的DSP處理器能力
基于超級強大的ADSP-21489超級強大的DSP處理能力，以及基于我們獨特的核心DSP法，實現了內置獨立的通道極低失真自適應反饋抑制器，獨立通道噪聲門、獨立通道輸入壓限器、獨立通道16段PEQ、獨立通道輸入48dB斜率高通-低通濾波器、獨立通道1秒延時器，意味著您可以對每一個輸入音頻通道進行精確、精心的設置。8x8或16x16全矩陣混音，實現任意輸入通道的自由混音。輸出通道均有獨立的16段PEQ、壓限器、48dB斜率高通-低通、2秒延時器。
內置正弦波、粉紅噪聲、白噪聲信號發生器?？纱鎯?2個Pres et。
豐富的音頻通道與控制接口
1個TCP/ I P通訊端口，1個RS- 232通訊端口，1個USB通訊端口，開放第三方控制協議?？蓾M足各種大、中、小型專業音頻項目使用?？梢詽M足劇場、音樂廳、遠程視頻會議、體育場館、教堂、會議中心、主題公園等公共擴聲系統等多方面的應用需求。
LCD屏狀態顯示
前面板1602LCD屏顯示IP地址、當前預設名稱、使用時間等重要信息
易用的控制軟件
我們拜訪經驗豐富的資深音響工程師、專業調音師，深入溝通調試、應用人員的操作習慣，開發出符合行業應用的軟件界面?？刂栖浖ㄋ滓锥?、可無需說明書快速上手操作。每個輸入數值可以直接鍵盤輸入，得到您想要的精確數值，如- 12. 2dB直接輸入- 12. 2。音量推桿操作Shi f t +選中通道，按鍵盤上、下方向鍵，可實現1dB步進、步減。對于PEQ、Li mi t er這類復雜參數調整，參數可以快速復制、粘貼，您可輕松實現多通道的數據復制，操作便捷。
開放的RS-232、TCP/IP通訊協議
實現第三方設備控制音量、調用模式，設置靜音，能夠通過TCP/IP協議批量讀取混音前電平表和混音后電平表，便于第三方軟件集成。
音頻處理器功能特點:
◆高性能浮點DSP處理芯片；
◆8通道輸入音頻通道
◆8通道支持MI C輸入
◆每個MIC輸入支持48V幻象供電
◆8個音頻輸出通道
◆8通道獨立的自適應反饋抑制器
◆8通道自動混音
◆ADC CS5368 114dB動態
◆AC CS4385 114dB動態
◆輸入每通道：前級放大、噪聲門、壓縮器、16段參量均衡、延時器、自動混音臺
◆輸出每通道： 16段參量均衡、分頻器、高低通濾波器、限幅器、延時器
◆內置信號發生器：正弦波信號、粉紅噪聲、白噪聲、
◆前面板1602顯示屏顯示IP地址、當前預設
◆開放RS- 232、TCP/ I P協議實現第三方控制
◆有攝像跟蹤代碼輸出，便于通過第三方中控實現攝像聯動功能
◆支持32組場景預設功能，可通過TCP/IP、RS-232協議調用
產品規格/ Product specification
| 音頻輸入 | 8路輸入，鳳凰插頭 | 標稱輸入電平 | 0dBu線路或-40 dBu話筒電平 |
| 話筒前置放大增益 | 0-40 dB模擬增益，12dB數字增益 | 最大輸入電平 | +20dBu |
| 輸入阻抗 | >5 kΩ平衡，>3kΩ非平衡 | 共模抑制比(CMRR) | >70dB @ 1kHz |
| 前置放大等效輸入噪聲(EIN) | <-125 dBu, 22Hz - 22kHz | 幻象電源 | +48V DC |
| 音頻輸出 | 8路線路電平，鳳凰插頭 | 標稱輸出電平 |
0 dBu線路電平 |
| 輸出阻抗 | 600Ω | DSP頻率 |
400Mhz，400MIPS,2200 MFLOP |
| 采樣頻率 | 48 kHz，24Bit ADC，24Bit DAC | 頻率響應 |
20Hz – 2 kHz, + /- 0. 5dB |
| 尺寸（W*D*H） |
480*300*44mm |
電源 | 100～240VA，50/60 Hz |
| 功耗 |
75W |
工作環境 | 最大環境操作溫度40°C |
